TEMA 4

1 SISTEMA DE CABLEADO ESTRUCTURADO

El aumento en los requerimientos han echo que los diseños sean cada vez mas complejos pero sin restar eficiencia.

Nacieron varios estandares a lo que se conoce como sistema de cableado estructurado. se basa en el estandar

-ANSI/TIA/EIA-568C: caracteristicas del cableado
-ANSI/TIA/EIA-569C: caracteristicas de los espacios y canalizaciones

EL planteamiento se basa en 3 pilares:

-Edificios: no son lugares estaticos, pueden ser reformados
-La tecnologia evoluciona: en un momento u otro habra que cambiar los dispositivos.
-Centralizar los servicios: debe integrar todos los sistemas de la red

2 ELEMENTOS FUNCIONALES EN UN SISTEMA DE CABLEADO ESTRUCTURADO

El estandar ANSI/TIA/EIA-569C define seis elementos funcionales:

2.1 Área de trabajo


Lugar donde se ubica un equipo, pueden integrar mas de 1 elemento se recomienda poner almenos 3 tomas de telecomunicacion por cada area de trabajo, el cable desde el area hasta la toma no es recomendable que pase de 5m

2.2 subsistema horizontal



Es un distibuidor de planta, el centro puede ser desde un rack hasta una sala de telecomunicaciones

En algunos subsistemas se instala un punto de consolidacion que permite flexibilizar el cableado y reubicar puestos, fisicamente es un cuadro de conexiones

Segun el estandar 569C el punto de consolidacion tiene que estar almenos a 15m del distribuidor de planta para evitar rebotes

 Canalizacion bajo suelo



Deben estar planificadios en la obra ya que una vez instalados se coloca el suelo teniendo acceso solo a traves de puntos de registro

INCONVENIENTES: limitacion de prestaciones, no es posible extender la red, los incidentes tienen dificil solucion

Canalización bajo suelo tecnico



El suelo tecnico es una solucion a los problemas de la canalizacion bajo suelo, es una estructura en la que se colocaran unas placas que actuaran como suelo

Se colocan bandejas y railes para conducir el cableado, conectandolo a traves de puntos de registro o cajas de conexiones

Es mas versatil que la canalizacion vajo suelo ya que las planchas pueden levantarse para revisar y mantener el cableado

Canalizacion en techo tecnico



Forma similar al suelo tecnico pero las bandejas se fijan al techo firme.

El techo tecnico es accesible moviendo las planchas

Es muy frecuente para conducir hacia los distribuidores de planta.

Canalizacion en techo



Cuando no es posible utilizar techo tecnico las canalizaciones se fijan al techo quedando a la vista

Se usa en lugares donde la estetica no importe

Sirve para dirigir el cableado al distribuidor de planta

Canalizacion en superficie



La canalizacion de las paredes se puede hacer de 2 maneras:

-Con canaleta: que es la mas frecuente y conduce al distribuidor de planta
 -Con rieles verticales: guias metalicas por donde se dirigen los cables, se usa donde no hay trafico de personas

Canalizacion en pared



 No es el sistema mas frecuente puede hacerse en una pared hueca o en una solida haciendo una roza o aprovechando la instalacion electrica

El cableado electrico debe ir independiente para evitar interferencias por lo cual no debe utilizarse la misma canalizacion.

 2.3 Distribuidor de planta



 La entidad del distribuidor de planta (FD, floor distributir) dependerá de la magnitud de la planta.

Las redes mas simples el distribuidor de planta es un armario de distribucion

En redes mas complejas llega a ser una sala de telecomunicaciones

La ubicacion de la sala de telecomunicaciones es muy importante ya que entre la TO y el punto de entrada de esta en el armario del distribuidor de planta no debe haber mas de 90m

En el caso de no poder reducir esta distancia habria que usar un distribuidor secundario para cumplir este requerimiento

Cada sala de telecomunicaciones (TR) puede dar servicio a 1000m2 de area utilizable si hubiera mas area habria que usar mas salas.


La dimension de la sala dependera de la superficie a la que de uso pero no debe tener dimensiones menores a 3 x 3 m en la que se pueda instalar todos los elementos y haya espacio para manipularlos

tienen estas caracteristicas:

-bien iluminada y ventilada
-La canalizacion recomendad es de suelo tecnico
-las canalizaciones deben estar selladas con material ignifugo
-no debe compartirse con instalaciones electricas
-la puerta debe abrirse hacia afuera
-debe estar protegida contra catastrofes

2.4 Distribuidor de edificio

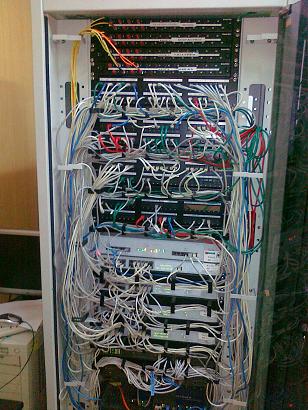

El distribuidor de edificio o BD (building distributor) recoje todo el cableado de los diferentes distribuidores de planta del edificio

Se suele colocar el planta superior o baja de un edificio segun sus caracteristicas se buscara  una zona con un acceso facil y seguro y el cableado vertical sea lo mas directo posible

Evitar colocar el distribuidor en plantas inferiores al nivel del suelo a salvo que esten protegidas contra inundaciones.

Cuando tiene un subsistema horizontal se suele ubicar en la misma sala de telecomunicaciones  que el distribuidor de edificio

2.5 Subsistema vertical



El susbsistema vertical o backbone es el cableado desde los distribuidores de planta hasta el de edificio

la sala de telecomunicaciones debe ubicarse en el mismo lugar en todas las plantas para utilizar la misma bajante para todos los distribuidores de planta

Puede tener canalizacion horizontal si las caracteristicas lo exigen

Nunca deben usarse bajantes destinadas a otros usos ni vias de evacuacion del edificio

Se puede emplear par trenzado pero sin superar los 100m para superarlos se debe usar fibra optica la cual llega a 300m, la aplicacion de ISO 11801 permite extender hasta los 500m


2.6 Distribuidor de campus



El distribuidor de campus CD Campus Distributor conecta los distribuidores de edificios a traves de un cableado troncal

El CD se coloca en la misma sala donde este el BD de un edificio principal asi se reduce la distancia de los BD al CD

Es el elemento central de la red i interconecta diferentes redes de cada uno de los edificios a él se vinculan muchos de los elementos clave de la red como servidores de seguridad de filtrado o de control de acceso

Se deben reforzar las medidas de seguridad y mantenimiento de la sala de telecomunicaciones donde se ubica.

2.7 subsistema de campus



El cableado que conecta los diferentes distribuidores de edificio con el de campus puede ser tanto fibra como cable de par trenzado o incluso coaxial pero lo mas abitual por las distancias y el ancho de banda sea que se use fibra optica para la red

Los cableados deben estar preparados para exteriores preferentemente debe ir bajo suelo en tubos de PVC a 90cm de la superficie o mas y cada 50m deben de haber arquetas de registro con cerradura

En el acceso troncal se colocara una arqueta lo mas proxima de la pared maximo 1m de distancia

3. LA CONEXION A TIERRA DEL SISTEMA DE CABLEADO ESTRUCTURADO

Es un elemento fundamental, tiene como funcion evitar el paso de corriente a traves de elementos que puedan estar en contacto con el ususario o que puedan dañar el equipamiento.

Su mision es unir todos los elementos metalicos susceptibles de conducir corriente electrica a traves de un cableado que desvíe esa corriente a tierra.

El cable conductor de tierra debe estar forrado en verde y estar identificado mediante una etiqueta

Segun el estandar ANSI/TIA/EIA-607 las instalaciones de edificios comerciales deben disponer de sistema de conexion a tierra con:

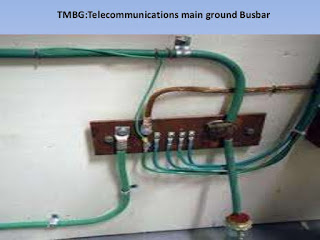

-Barra principal de tierra para telecomunicaciones (TMGB) es el elemento central de tierra del edificio y se ubica en la sala del BD, solo hay 1 por edificio. La longitud del cable a tieera desde el TMGB al punto de aterramiento debe ser la menor posible, debe ser de cobre y tener un espesor minimo de 6mm y un ancho minimo de 100mm



-Barra de tierra para telecomunicaciones (TGB) va ubicada en cada una de las salas de telecomunicaciones y puede existir mas de un TGB por sala de telecomunicaiones. Es abitual que este integrada en el rack (barra de tierra de rack (RGB)). Debe ser de cobre y tener un espesor minimo de 6mm y un ancho minimo de 50mm

El conector que comunica todos los racks con el TGB/TMGB se denomina TEBC

La distribucion de las barras de tierra en la sala de telecomunicaciones puede ser:

-Cableado con linea de conductor en rack: una linea general que enlaza los conductores de cada equipo que va directamente al TGB/TMGB

-Cableado con RGB superior: un RGB en la parte superior

-Cableado con RGB lateral: un RGB en un lateral que optimiza el uso de cable cuando el numero de equipos del rack es elevado

-Backbone de tierras o TBB: comunican la TMGB con cada uno de los TGB. El TBB no admite empalmes en ningun punto de su recorrido

-Electrodo de toma a tirra o GEC: elemento terminador de la red de conexion a tierra.



Recibe un cable conductor de el TMGB y su mision es conducir a tierra la corriente recibida de ese cable.

4. NORMAS Y ESTÁNDARES

-ANSI/EIA/TIA-568 : Estandar de cableado

-ANSI/TIA/EIA-569 : Estandar de espacios y canalizaciones

-ANSI/TIA/EIA-570 : Estandar de cableado en edificios residenciales y pequeños comercios

-J-STD-607 : Estandar de requisitos de conexion a tierra
